Bakır Bara Tasarımı: Teknik Hesaplamalar ve Akım Taşıma Rehberi

1. Akım Taşıma Kapasitesini Belirleyen Temel Faktörler

Bara kapasitesi hesaplanırken şu formüle dayalı bir yaklaşım izlenir: I = k × A × (ΔT)^0.5 (Burada k: Malzeme iletkenlik katsayısı, A: Kesit alanı, ΔT: İzin verilen sıcaklık artışıdır.)

Ancak sahada pratik hesaplama için şu "Düzeltme Faktörleri" mutlaka dikkate alınmalıdır:

• Ortam Sıcaklığı: 35°C üzerindeki her 10°C artış, baranın taşıma kapasitesini yaklaşık %10-15 oranında düşürür.
• Bara Yüzeyi: Kalay kaplı baralar, çıplak bakıra göre daha yüksek emisyon değerine sahiptir ve daha iyi soğur.
• Montaj Pozisyonu: Dikey monte edilen baralar, hava akışı (baca etkisi) nedeniyle yatay monte edilenlere göre daha yüksek akım taşıyabilir.

2. Örnek Hesaplama Senaryosu

Bir projede 630A akım çeken bir ana dağıtım hattı tasarladığınızı varsayalım.

• Tablo Değeri: Standart bir 50x5 mm (250mm²) bakır bara, 35°C ortamda yaklaşık 675A taşıyabilir.
• Sahadaki Gerçeklik: Eğer pano ortamı 45°C ise ve baralar çok sık dizilmişse, kapasite düşümü katsayısı (0.85) uygulanmalıdır.
• Hesap: 675A × 0.85 = 573.75A
• Sonuç: Bu durumda 50x5 mm bara, 630A'lik yükü güvenli bir şekilde taşıyamaz. Bir üst kesite (örn. 60x10 mm) geçmek veya aktif soğutma (fan) kullanmak zorunludur.

3. Bara Destek İzolatörleri ve Kısa Devre Dinamikleri

Sadece akım değil, kısa devre anında oluşan elektromanyetik kuvvetler de baranın fiziksel yapısını bozabilir. Hesaplamalarınızda şu kuralı unutmayın:

• Mesafe Kuralı: Bara destek izolatörleri arasındaki mesafe, olası bir kısa devre akımının tepe değerine göre belirlenmelidir. Akım ne kadar yüksekse, izolatör aralığı o kadar kısa tutulmalıdır.

4. Teknik Tablolar ve Veri Kaynakları

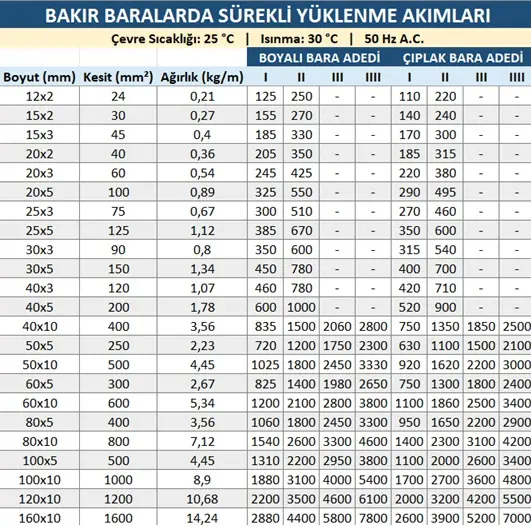

Mühendislik hesaplamalarınızda hata payını sıfıra indirmek için, kesit alanına göre amper değerlerini ve sıcaklık düşüm faktörlerini içeren teknik tablolarımızı aşağıda bulabilirsiniz.

Tasarım Aracı: Projelerinizde kullanacağınız kesit-akım eşleşmelerini doğrulamak için **"Elektro Montaj Malzemeleri Teknik Seçim Tablosu"**muzu inceleyin.
