NYAF kablo, elektrik panolarında, kumanda sistemlerinde ve makine içi tesisatlarda kullanılan, PVC izolasyonlu, tek damarlı çok telli esnek bakır iletkenli bir kablo tipidir.
Esnek yapısı sayesinde dar alanlarda kolay montaj sağlar, titreşimli ortamlarda güvenilir bağlantı sunar ve pano içi kablolamalarda en çok tercih edilen iletkenlerden biridir.
Türkiye'de "NYAF" adıyla bilinen bu kablolar, uluslararası standartlarda genellikle H07V-K veya H05V-K kodlarıyla tanımlanmaktadır.
| Türkiye'de Yaygın Adı | Uluslararası Kod | İletken Yapısı | Anma Gerilimi | Kullanım Alanı |
| NYAF | H05V-K | Tek damarlı, çok telli esnek bakır iletken | 300/500 V | Kontrol panoları, elektronik cihazlar |
| NYAF | H07V-K | Tek damarlı, çok telli esnek bakır iletken | 450/750 V | Elektrik panoları, kumanda panoları, makine tesisatları |
Örnek olarak H07V-K kablo kodu aşağıdaki şekilde açıklanır.
H → Harmonize Avrupa standardı
07 → 450/750 Volt anma gerilimi
V → PVC izolasyon
K → Tek damarlı, çok telli esnek bakır iletken (IEC 60228 Class 5)
NYAF kablolar özellikle aşağıdaki uygulamalarda tercih edilir.
Akım taşıma kapasitesi, bir kablonun sürekli çalışma koşullarında güvenli şekilde taşıyabileceği maksimum elektrik akımını ifade eder.
Bu değer yalnızca kablo kesitine bağlı değildir.
Aşağıdaki faktörler de akım taşıma kapasitesini etkiler.

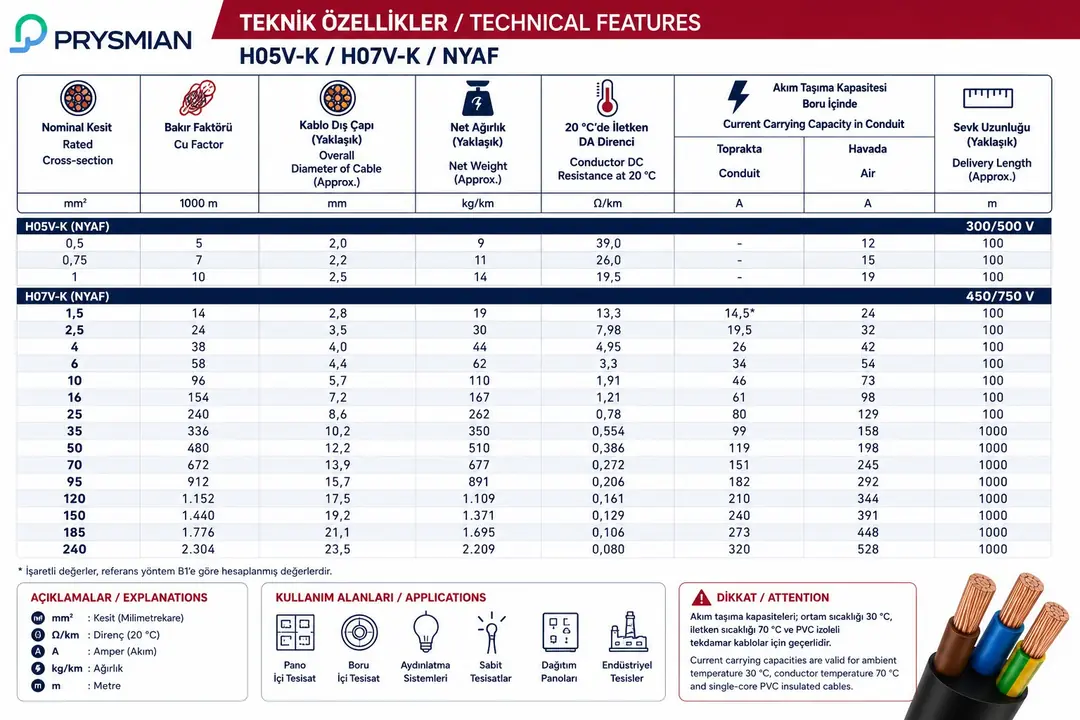

Bu sayfada verilen değerler, elektrik panolarında kullanılan bakır iletkenli NYAF (H07V-K) kablolar için genel referans niteliğindedir.
(Buraya hazırladığımız teknik tablo gelecek.)
Kesiti yetersiz seçilen kablolar;
Bu nedenle pano tasarımında yalnızca akım değeri değil, çalışma koşulları da mutlaka dikkate alınmalıdır.
Doğru kablo seçiminde aşağıdaki kriterler değerlendirilmelidir.
Türkiye'de NYAF adıyla satılan pano içi kabloların büyük bölümü uluslararası H07V-K standardına uygundur. Düşük gerilimli uygulamalarda ise H05V-K standardı kullanılabilir. Satın almadan önce üretici teknik kataloğu kontrol edilmelidir.
Hayır. NYAF kablolar mekanik koruma olmadan açık hava uygulamaları için uygun değildir. Genellikle elektrik panoları, kablo kanalları veya koruyucu borular içerisinde kullanılmalıdır.
Akım taşıma kapasitesi; ortam sıcaklığı, kablo demeti, havalandırma, döşeme şekli ve çalışma koşullarına göre farklılık gösterebilir. Bu nedenle tablo değerleri referans olarak kullanılmalı, kritik uygulamalarda ilgili standartlar ve üretici verileri dikkate alınmalıdır.
NYAF (H07V-K) kablolar, elektrik panoları ve otomasyon sistemlerinde güvenli, esnek ve uzun ömürlü bağlantılar için en çok tercih edilen kablo tiplerinden biridir.
Doğru kesitte kablo seçimi; sistem güvenliğini artırır, enerji kayıplarını azaltır ve elektrik panolarının uzun yıllar sorunsuz çalışmasına katkı sağlar.
ElektrikPanoMalzeme.com Panopedya'da yer alan bu teknik bilgi sayfası, pano içi kablolama uygulamalarında doğru NYAF kablo seçimi için güvenilir bir başvuru kaynağı olarak hazırlanmıştır.
