AWG (American Wire Gauge), özellikle Amerika ve Kanada'da kullanılan standart tel ölçü sistemidir. Elektrik ve elektronik uygulamalarında kablo kesitlerini tanımlamak için kullanılır.
Türkiye ve Avrupa'da ise kablo kesitleri mm² (milimetrekare) olarak ifade edilir. Bu nedenle ithal cihazlar, elektronik ekipmanlar ve teknik dokümanlarda AWG ölçülerini mm² değerlerine çevirmek gerekebilir.

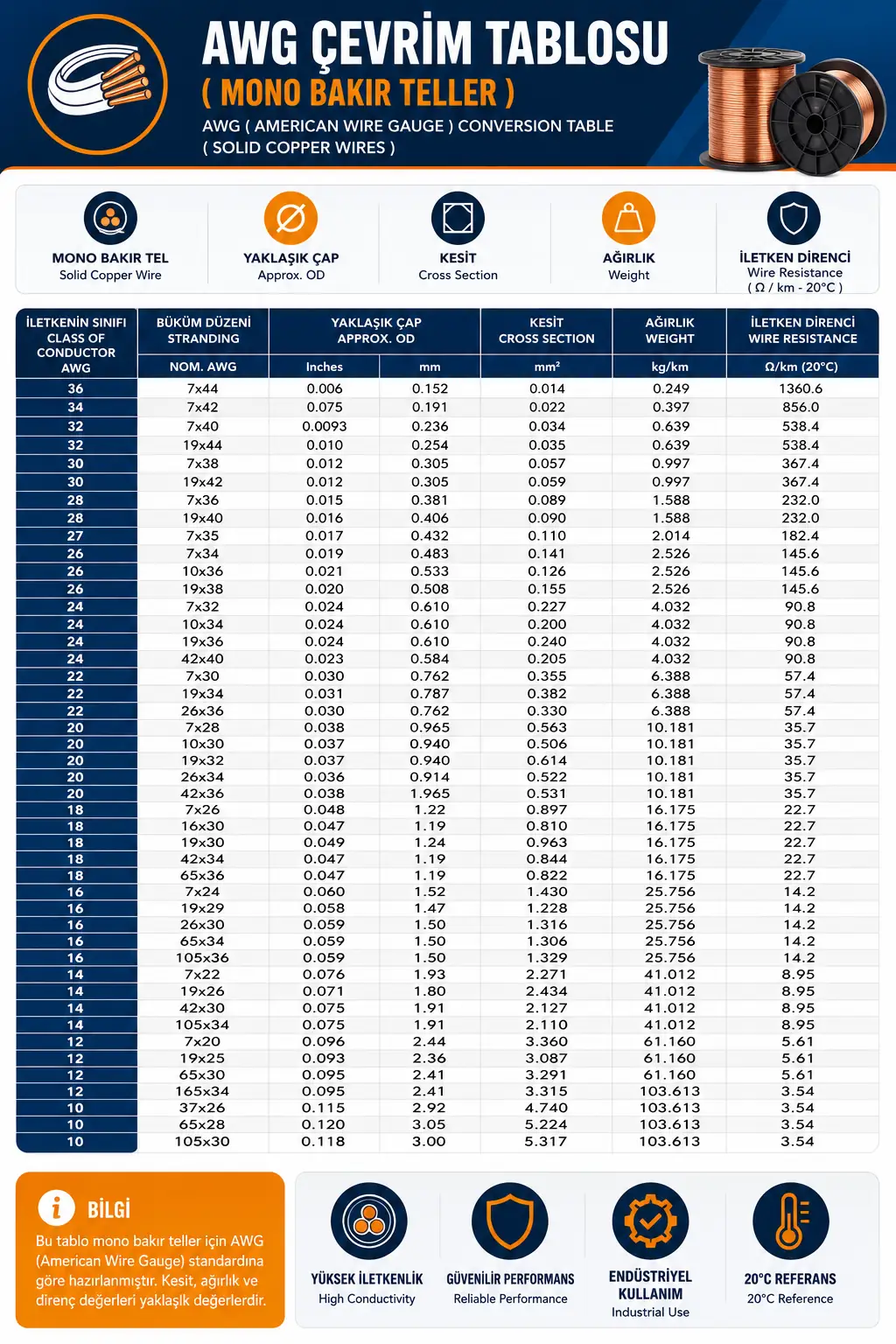

Aşağıdaki AWG dönüşüm tablosu, en yaygın kullanılan tek damarlı bakır iletkenler için hazırlanmıştır.
AWG sisteminde sayı küçüldükçe iletken kalınlaşır.
Örneğin;
AWG 20 → ince iletken
AWG 12 → daha kalın iletken
AWG 4 → yüksek akım taşıyan kalın iletken
AWG 0000 (4/0) → çok yüksek akımlar için kullanılan büyük kesitli iletken
Kısacası AWG değeri küçüldükçe kablonun taşıyabileceği akım artar.
En çok kullanılan dönüşümler aşağıdaki gibidir.
AWG 22 ≈ 0,34 mm²
AWG 20 ≈ 0,50 mm²
AWG 18 ≈ 0,75 mm²
AWG 16 ≈ 1,50 mm²
AWG 14 ≈ 2,50 mm²
AWG 12 ≈ 4 mm²
AWG 10 ≈ 6 mm²
AWG 8 ≈ 10 mm²
AWG 6 ≈ 16 mm²
AWG 4 ≈ 25 mm²
AWG 2 ≈ 35 mm²
AWG 1 ≈ 50 mm²
AWG ölçü sistemi özellikle;
yaygın olarak kullanılmaktadır.
AWG yalnızca iletken çapını ifade eder.
Bir kablonun taşıyabileceği akım ise;
gibi birçok faktöre bağlı olarak değişebilir.
Bu nedenle yalnızca AWG değerine bakılarak kablo seçimi yapılmamalıdır.
Elektrik panoları, otomasyon sistemleri ve endüstriyel uygulamalarda doğru kablo kesitinin seçilmesi güvenlik ve verimlilik açısından büyük önem taşır.
ElektrikPanoMalzeme.com olarak hazırladığımız AWG Çevrim Tablosu sayesinde AWG ve mm² dönüşümlerini hızlı ve doğru şekilde karşılaştırabilir, projeleriniz için uygun iletken kesitini kolayca belirleyebilirsiniz.
