NYY kablo, bakır iletkenli, PVC izoleli ve PVC dış kılıflı, alçak gerilim enerji iletiminde kullanılan sabit tesisat kablosudur. Yüksek mekanik dayanımı sayesinde bina tesisatlarında, sanayi tesislerinde, enerji dağıtım hatlarında ve dış ortam uygulamalarında güvenle kullanılmaktadır.
Türkiye'de uzun yıllar YVV adıyla bilinen bu kablo tipi, günümüzde uluslararası standartlarda NYY olarak tanımlanmaktadır.
| Türkiye'de Yaygın Adı | Uluslararası Kod | İletken Yapısı | Anma Gerilimi | Kullanım Alanı |
| YVV | NYY | Tek veya çok damarlı bakır iletken | 0,6/1 kV | Enerji dağıtım tesisatları |
| NYY | NYY-J | Çok damarlı, toprak iletkenli | 0,6/1 kV | Topraklama gerektiren sistemler |
| NYY | NYY-O | Çok damarlı, toprak iletkensiz | 0,6/1 kV | Genel enerji dağıtımı |
N → VDE standardına uygun enerji kablosu
Y → PVC izolasyon
Y → PVC dış kılıf
NYY kablolar aşağıdaki uygulamalarda yaygın olarak tercih edilir.

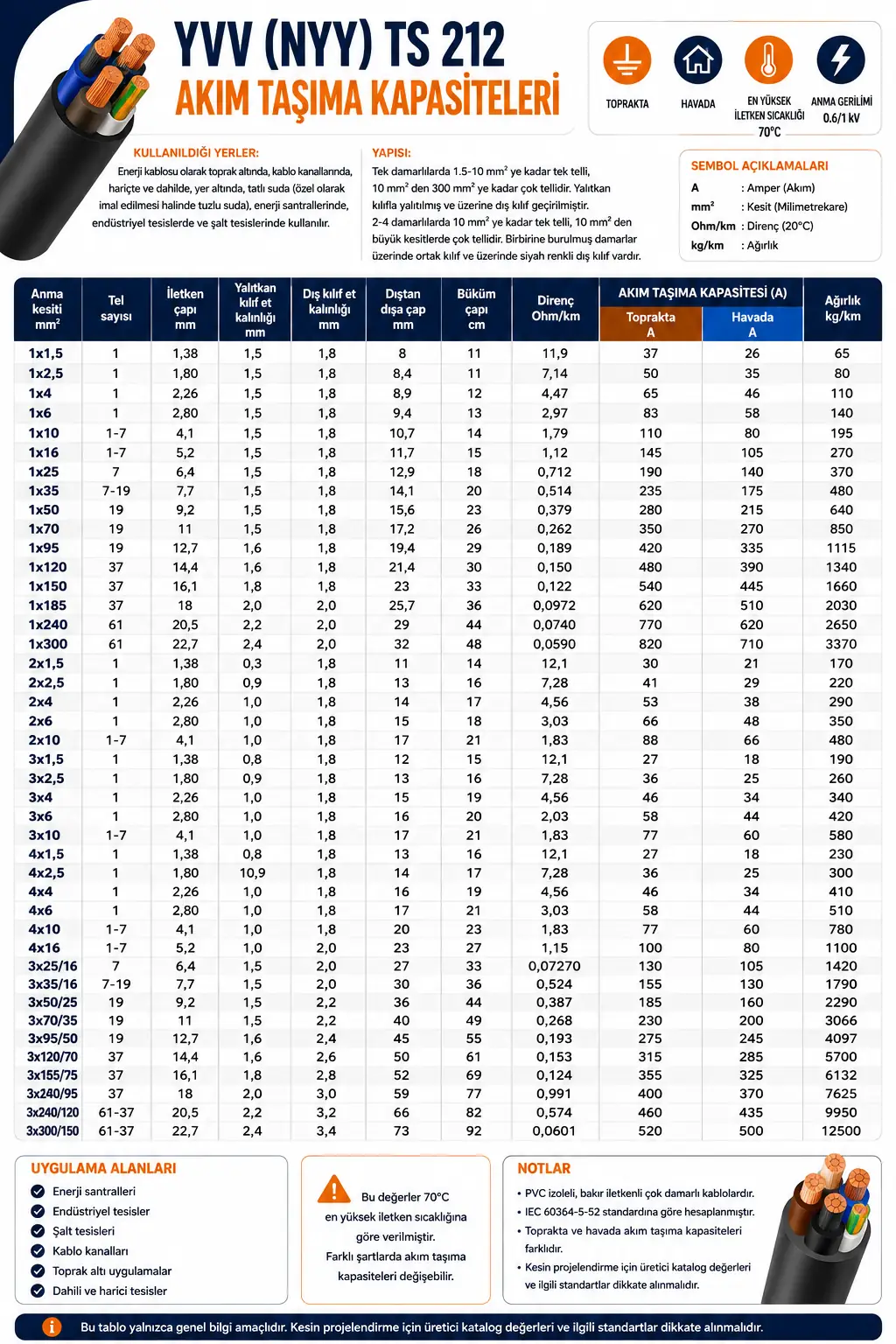

Bu sayfadaki teknik tablo; kesitlere göre iletken direnci, yaklaşık dış çap, yaklaşık ağırlık ve akım taşıma kapasitesi bilgilerini bir arada sunmaktadır. Bu veriler kablo seçiminde, gerilim düşümü hesaplarında, kablo rakoru seçiminde ve pano projelendirmelerinde önemli bir referans oluşturur.
(Buraya hazırladığımız teknik afiş yerleştirilecek.)
İletken Direnci (Ω/km) 20 °C sıcaklıktaki bakır iletkenin kilometre başına elektriksel direncidir. Özellikle gerilim düşümü ve güç kaybı hesaplamalarında kullanılır.
Yaklaşık Dış Çap (mm) Kablonun dış kılıf dâhil ortalama çapını ifade eder. Kablo rakoru, spiral, kanal ve boru seçiminde dikkate alınmalıdır.
Yaklaşık Ağırlık (kg/km) Bir kilometre kablonun ortalama ağırlığını gösterir. Nakliye, kablo tavası yük hesabı ve montaj planlaması açısından önemlidir.
Akım Taşıma Kapasitesi (A) Standart montaj koşullarında kablonun sürekli olarak güvenli şekilde taşıyabileceği yaklaşık akımı ifade eder.
Kablo kesiti belirlenirken yalnızca akım değeri dikkate alınmamalıdır.
Aşağıdaki kriterler birlikte değerlendirilmelidir.
Doğru kesitte seçilen bir NYY kablo; güvenli enerji iletimi sağlar, enerji kayıplarını azaltır ve sistemin uzun ömürlü çalışmasına katkıda bulunur.
Evet. Türkiye'de uzun yıllardır YVV adıyla bilinen kablo tipi, günümüzde uluslararası standartlarda NYY olarak adlandırılmaktadır.
Evet. Uygun montaj şartları sağlandığında NYY kablolar doğrudan toprağa döşenebilir. Mekanik darbe riski bulunan bölgelerde koruyucu boru veya ilave mekanik koruma kullanılması önerilir.
Akım taşıma kapasitesi; ortam sıcaklığı, döşeme şekli, kablo demeti, havalandırma ve montaj koşullarına bağlı olarak değişebilir. Bu nedenle tablo değerleri genel referans niteliğindedir.
NYY (YVV) kablolar; dayanıklı yapıları, yüksek mekanik mukavemetleri ve güvenilir enerji iletim özellikleri sayesinde konutlardan ağır sanayi tesislerine kadar çok geniş bir kullanım alanına sahiptir.
Bu sayfada yer alan teknik tablo; akım taşıma kapasitesi, iletken direnci, dış çap ve ağırlık bilgilerini tek bir kaynakta sunarak doğru kablo seçimi yapmanıza yardımcı olmak amacıyla hazırlanmıştır.
